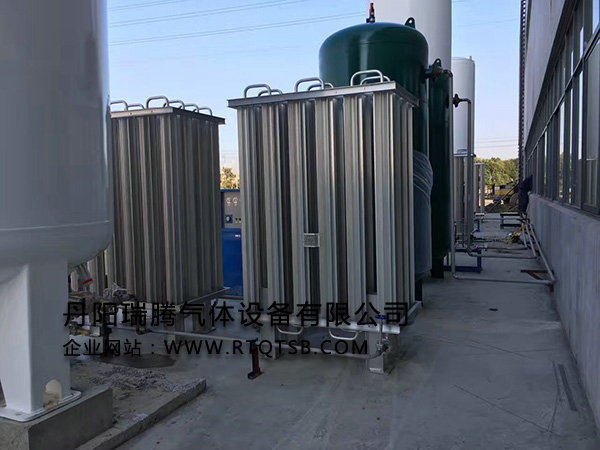

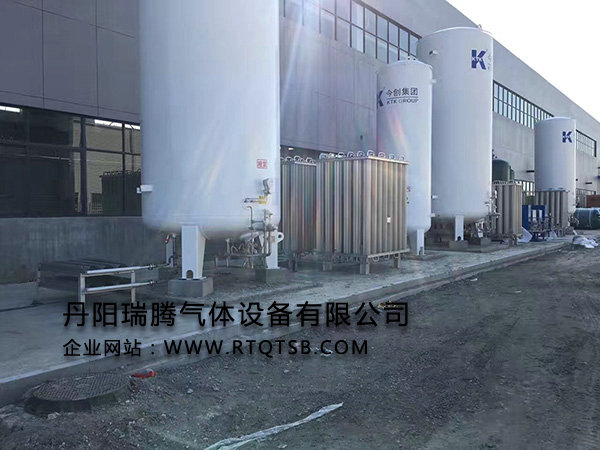

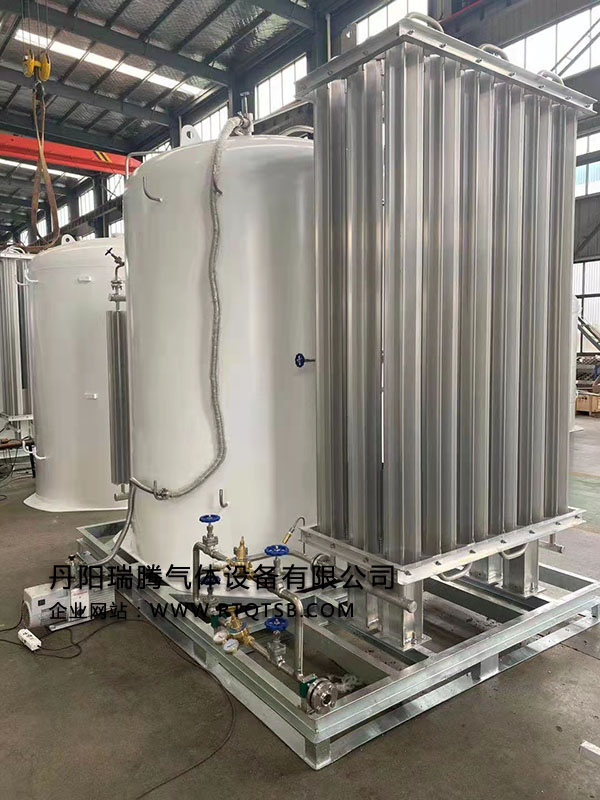

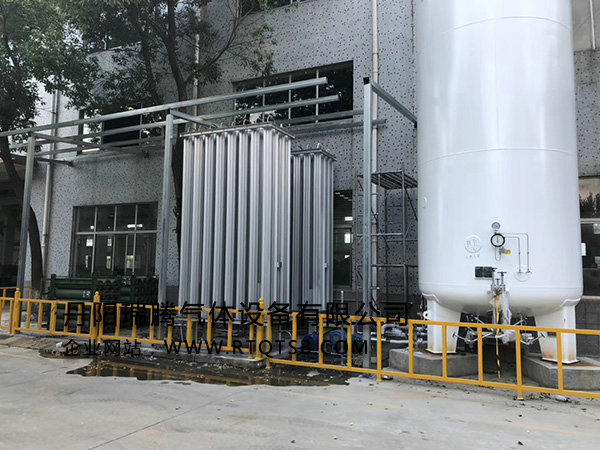

空温式气化器采用菱形全铝合金翅片管连接，结构紧固、外形美观，散热面积大，气化效果好。
Air-heat vaporizer
The air-heat vaporizer adopts a diamond aluminum finned tube, with a solid structure, beautiful appearance, large heat dissipation area and good gasification.
可根据用户需求生产各种规格的增压器、加热器。
We can produce super-charger and heater with any kinds of specifications accroding to customer’s requirements.
单台汽化量：10~6000m3/h ( 更大汽化量可采用组合方式）
Evaporation capacity：10~6000m3/h （For larger evaporation capacity， you can adopt combination type）
翅片规格：Φ160和Φ200可选择
Specification of fin：Φ160 Φ200
适用介质：LNG、CNG、NG等
Medium：LNG、CNG、NG
工作压力：0.1~25Mpa
Working pressure：0.1~25Mpa
空温式气化器是依靠自身显热和吸收外界大气环境热量而实现气化功能的，相对于水浴式电加热气化器与蒸汽加热水浴式气化器可节省大量的电或蒸汽。
Air-heat vaporizer relies on its own heat and heat absorption from outside atmospheric environment to realize the function of gasification. Comparing to the water bath type electric heating evaporator and steam heating bath type evaporator, it can effectively save a large amount of electricity or steam
精心设计和生产的空温式气化器既环保节能，又能获得十分显著的经济效益；
在全球能源日益紧缺的今天，应大力推广和支持空温式气化器的使用。
Air-heat vaporizer designed and produced with carefulness si both environmentally friendly and economically efficient.
In today’s world, increasing energy shortage, the use of air-heat vaporizer should be vigorously promoted and supported.
空温式气化器系列
AIR-HEAT VAPORIZER SERIES
中低压技术参数
Technical parameter of middle and low pressure
|
标态流量 Standardized flow NM³/h |
型号Model No |
L mm |
W mm |
H mm |
进口 Entrance |
出口 Exit |
重量 Weight Kg |
|
50 |
KLQ-50-35 |
804 |
557 |
2750 |
DN25 |
DN25 |
80 |
|
100 |
KLQ-100-35 |
1071 |
557 |
3550 |
DN25 |
DN25 |
158 |
|
150 |
KLQ-150-35 |
1071 |
804 |
3550 |
DN25 |
DN25 |
233 |
|
200 |
KLQ-200-35 |
1091 |
1091 |
3550 |
DN25 |
DN40 |
313 |
|
250 |
KLQ-250-35 |
1358 |
1091 |
3550 |
DN25 |
DN40 |
399 |
|
300 |
KLQ-300-35 |
1625 |
1091 |
3550 |
DN25 |
DN40 |
491 |
|
350 |
KLQ-350-35 |
1892 |
1091 |
3550 |
DN25 |
DN40 |
533 |
|
400 |
KLQ-400-35 |
2159 |
1091 |
3550 |
DN25 |
DN40 |
623 |
|
450 |
KLQ-450-35 |
2159 |
1091 |
3550 |
DN25 |
DN50 |
668 |
|
500 |
KLQ-500-35 |
2159 |
135 |
3550 |
DN25 |
DN50 |
778 |
|
600 |
KLQ-600-35 |
2159 |
1625 |
3550 |
DN25 |
DN50 |
933 |
|
700 |
KLQ-700-35 |
2179 |
1378 |
4550 |
DN25 |
DN65 |
1065 |
|
800 |
KLQ-800-35 |
2179 |
1645 |
4550 |
DN25 |
DN65 |
1278 |
|
900 |
KLQ-900-35 |
2179 |
1378 |
4550 |
DN25 |
DN65 |
1370 |
|
1000 |
KLQ-1000-35 |
2179 |
1645 |
5850 |
DN25 |
DN65 |
1473 |
|
1200 |
KLQ-1200-35 |
2179 |
1378 |
5850 |
DN40 |
DN80 |
1767 |
|
1500 |
KLQ-1500-35 |
2179 |
1645 |
5850 |
DN40 |
DN80 |
2195 |
|
2000 |
KLQ-2000-35 |
2189 |
2179 |
6850 |
DN40 |
DN100 |
2826 |
|
2500 |
KLQ-2500-35 |
2723 |
2189 |
6850 |
DN40 |
DN100 |
3533 |
|
3000 |
KLQ-3000-35 |
2723 |
2189 |
7350 |
DN50 |
DN125 |
4887 |
高压技术参数（此表不用翻译）
|
型号 |
工作压力 （MPa） |
气化量 （Nm³/h） |
环境温度 （℃） |
外形尺寸 长*宽*高（mm） |
备注 |
|
KLQ-50/165 |
16.5 |
50 |
-10~40 |
693*439*3165 |
翅片管φ160复合管 |
|
KLQ-100/165 |
100 |
947*693*3165 |
|||
|
KLQ-150/165 |
150 |
947*947*3165 |
|||
|
KLQ-200/165 |
200 |
1455*947*3165 |
|||
|
KLQ-250/165 |
250 |
1709*947*3165 |
|||
|
KLQ-300/165 |
300 |
1963*947*3165 |
|||
|
KLQ-350/165 |
350 |
1396*1201*3165 |
|||
|
KLQ-400/165 |
400 |
1963*1455*3165 |
|||
|
KLQ-450/165 |
450 |
2471*1201*3165 |
|||
|
KLQ-500/165 |
500 |
1963*1709*3165 |
|||
|
KLQ-600/165 |
600 |
1963*1963*3165 |
|||
|
KLQ-700/165 |
700 |
2217*1963*3165 |
|||
|
KLQ-800/165 |
800 |
2471*1963*3165 |
|||
|
KLQ-900/165 |
900 |
2471*2122*3165 |
|||
|
KLQ-1000/165 |
1000 |
2471*2471*3165 |
|||
|
KLQ-1200/165 |
1200 |
2471*2122*4165 |
|||
|
KLQ-1500/165 |
1500 |
2471*2122*4765 |
