燃气调压撬又称燃气调压计量装置,由矩形撬块、调节汇管、控制阀、计量管、流量计、调节阀、调节管、过滤器、出气管、进气汇管、进气口、出气汇管、排污管和安全放气阀组成,其特征在于进气汇管、出气汇管和调节汇管平行排列在矩形撬块上,且与矩形撬块横向平行,调节汇管在前,出气汇管在中,进气汇管在后,在进气汇管和调节管两端之间水平设有两条并联计量管,在每条计量管上逐序设有控制阀、过滤器、压力表、流量计和控制阀;在出气汇管和调节汇管中部之间水平设有两条并联调节管,在每条调节管上逐序设有控制阀、压力表、调节阀和控制阀;在出气汇管上中部设有带90°弯头的出气管,在进气汇管中侧部设有一个进气口;进气汇管和出气汇管上安装安全放气阀。

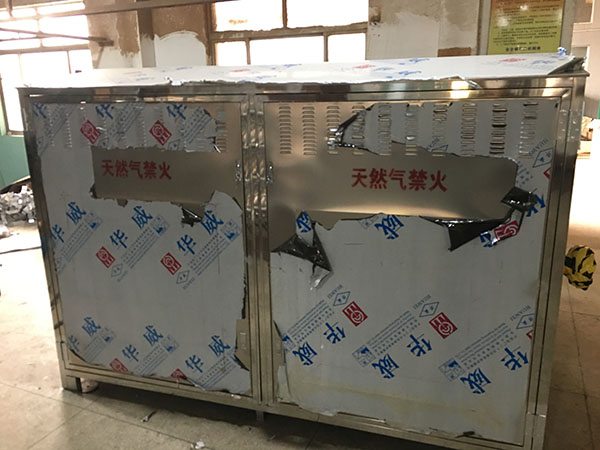

燃气调压撬(包括燃气调压柜、天然气调压箱、燃气调压柜、天然气调压柜)是燃气输送管道的关键设备,天然气调压柜的主要作用是调节和稳定系统压力,并且控制输气系统燃气流量,保护系统以免出口压力过高或过低。
在燃气输送过程中各阶段都需要进行压力、安全等方面的控制,根据压力等级、调压精度附属配置等不同功能,燃气调压设备可分为:“栋楼调压箱、区域调压箱、高压调压站、超高压调压站”四种方式。
普通燃气调压撬装参数表 |
|||||||
流量 |
50-100NM3/H |
100-200NM3/H |
200-500NM3/H |
500-1000NM3/H |
1000-3000NM3/H |
3000-10000NM3/H |
10000NM3/H以上 |
进口尺寸 |
DN25 |
DN50 |
DN50 |
DN80 |
DN100 |
DN150 |
DN200 |
出口尺寸 |
DN50 |
DN50 |
DN80 |
DN100 |
DN150 |
DN200 |
DN250 |
进口压力 |
0-0.4MPA |
0-0.4MPA |
0-0.4MPA |
0-0.4MPA |
0-0.4MPA |
0-0.4MPA |
0-0.4MPA |
出口压力 |
5-10KPA |
8-14KPA |
10-15KPA |
15-20KPA |
20-30KPA |
30-50KPA |
50-100KPA |
外形尺寸 |
1500*500*1700 |
2000*1000*1700 |
2200*1200*1700 |
2500*1500*1700 |
3000*2000*1900 |
3500*2500*1900 |
4500*2500*1900 |
