CNG集成调压撬装
  • 产品类别: 产品中心 CNG集成调压撬装
  • 压缩天然气是指压缩到压力大于或等于10MPa的气态天然气。
    压缩天然气的利用是指井口天然气或管道天然气净化压缩后进行高压储存和运输,到达使用地点,经过多级换热,减压直接输入管网供应各类用户使用。
    燃气调压装置是指将槽车,槽船运输的压缩天然气进行卸气,换热,调压,计量,加臭,并送入城市燃气输配管道的具有全部功能的撬装装置。
    Compressed natural gas means gaseous natural gas that is compressed to a condition where pressure is greater than or equal to 10MPa.
    The usage of compressed natural gas is refers to the wellhead natural gas pipeline of natural gas purification compressed in high pressure storage and transportation, to use site, through multistage heat, pressure directly input pipe network to supply all kinds of users.
    Gas pressure regulating device refers to the tanker, tank ship transportation of compressed natural gas discharge gas, heat, pressure regulating and metering, and smelly, and into the city gas transmission pipeline has a fully functional device prizing device.

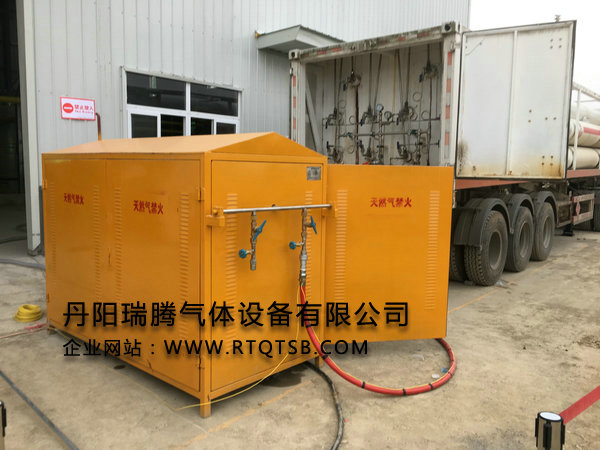

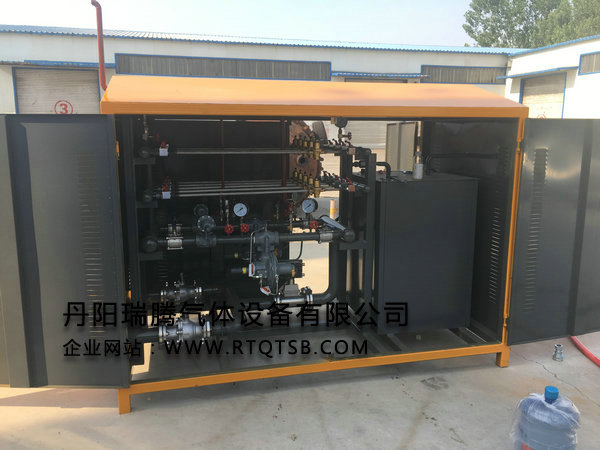

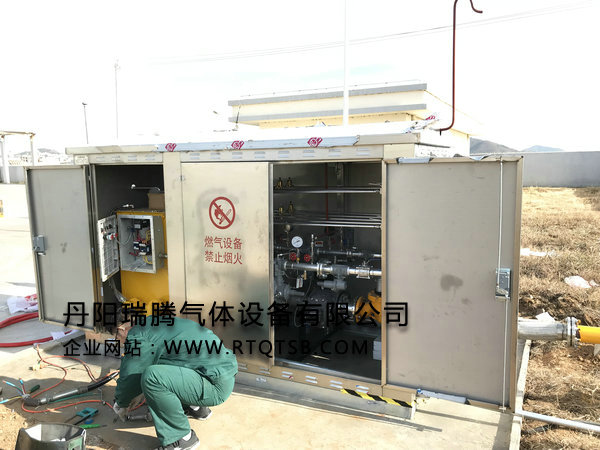

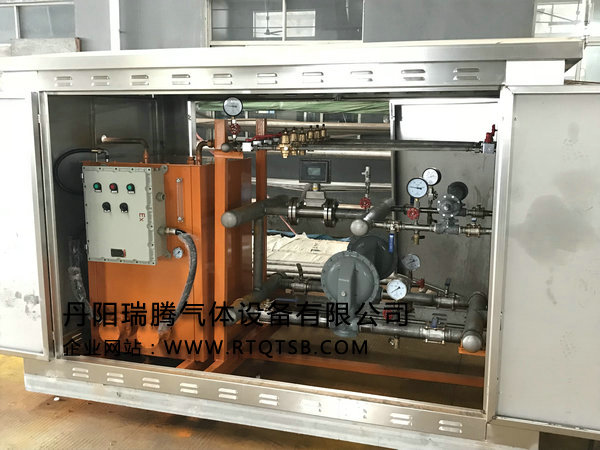

    CNG减压撬工作原理:压缩天然气(CNG)是将管输或气井内的天然气经过过滤、脱硫、脱水并压缩(20Mpa)至CNG高压运输撬车(或CNG瓶组、CNG集装箱),撬车将压缩天然气运送至燃气管网暂时无法敷设到的用气城市及单位,通过卸气、过滤、换热(一级)、调压等过程将适当压力的天然气输送到燃气管道。高压天然气减压的过程是一个吸热过程,如果换热不充分。管道会出现结霜或冰堵,严重影响减压设备和减压过程的安全。因此减压前必须进行换热。本减压撬采用电加热换热方式。
    天然气CNG调压站工作原理:将撬车罐内高压天然气经过预热,逐级降压,并进行安全控制和计量、加臭等工序使气体压力达到符合规范要求的压力向管道输送。按调压机制可分为两级调压和三级调压。
    CNG减压站结构,压缩天然气减压站按照设备与站内的布置和设备的功能分为:
    1、卸车系统(高压胶管、快装接头、高压阀门);
    2、调压换热系统(高压紧急切断阀、换热器、调压器、放散阀);
    3、流量计量系统(流量计)控制系统(中央控制台);
    4、加热系统(燃气锅炉、热水泵等)。
    首先撬车内的高压天然气经过卸车系统进入调压换热系统,在调压换热系统内经过两次换热,两次或三次调压进入流量计量和加臭系统,然后进入管网。加热系统提供气体减压过程中所需要的热量,控制系统对整个系统进行监控。
    压缩天然气调压系统与管道调压系统的区别,压缩天然气压力达到22MPa属于超高压气体,与管道调压相比对设备的安全性能要求更高。
    压缩天然气减压的过程因为降低的幅度大,会造成气体的温度迅速下降,因此压缩天然气的调压过程中需要对气体补充热量。CNG在减压过程中吸收周围环境的大量热能,如果不及时补充这些热能将会出现管线结霜甚至结冻,极大的破坏管线及其附属的管件阀门,所以在减压撬上要增加一套加热装置,此加热装置基本为两种,一种是伴生电加热,一种是热水锅炉水循环加热。
    压缩天然气的减压过程是一个压力逐渐减低的过程,进口压力会随着撬车内气体的减少,压力由22MPa逐渐的减低到0.5-1.0MPa,所以对设备压力的适用范围要求更高。
    压缩天然气的压力比管道天然气的压力高,一般要经过两级或三级调压才能使压力达到中压进入管网。

    CNG压缩天然气减压撬技术参数:
    1、结构方式:一级调压多开多备。整体撬装(选装彩钢箱体)
    2、额定供气量:100-6000nm3/h
    3、减压级数:2级(或3级)
    4、换热级数:1级(或2级)
    5、换热温度:60-75℃
    6、出气温度:≥5℃
    7、一级减压后压力:1.0-2.2MPa
    8、二级减压后压力:0.1-0.4MPa
    9、三级减压后压力:1.0-30Kpa
    10、切断阀动力:0.2-0.6MPa(通常使用压缩空气或氮气)
    11、控制方式:全自动(或半自动)
    12、安全连锁点:进口压力超低限,
    13、一级后压力超限放散2.4 Mpa
    14、二级后压力超限放散0.42 Mpa
    15、换热温度超低限
    16、出气温度低限
    17、撬内燃气泄漏报警
    18、报警方式:声光双报警
    19、电源:220V/50HZ/500W
    20、按制方式可选常规配置或防爆控制两种
    21、功能:电加热、三级减压、超限安全放散、温度自动控制

    Q=8000~12000Nm³/h以下产品

    技术参数与配量表       燃气调压计量撬装选型表

    燃气调压装置A级                                        许可证号:TS2710H60-2012

    产品名称

    燃气调压计量撬

    流量

    Q=8000~12000Nm³/h以下

    执行标准

    企标:Q/1RNC1-2008

    型号

    NFRTZ-2.5-12000-0.4

    NFRTZ-1.6-12000-0.4

    NFRTZ-0.4-12000-0.05

    技术参数

    P1=2.5MPaP2=0.4MPa

    P1=1.6MPaP2=0.4MPa

    P1=0.4MPaP2=0.05MPa

    配管

    DN150、出DN250

    DN150、出DN250

    DN250、出DN500

    整体镀锌

    热镀

    热镀

    热镀

    调压器

    国产进口 选配

    国产进口 选配

    国产进口 选配

    流量计

    国产进口 选配

    国产进口 选配

    国产进口 选配

    IC卡控制阀

    选配

    选配

    选配

    RTU控制柜

    选配

    选配

    选配

    球阀

    DN150

    2

    DN150

    2

    DN250

    2

    DN250

    3

    DN250

    3

    DN500

    3

    DN25

    4

    DN25

    4

    DN25

    4

    过滤器

    DN150

    2

    DN150

    2

    DN250

    2

    彩锅房

    93M³

    1

    93M³

    1

    160M³

    1

    安全阀

    DN25

    1

    DN25

    1

    DN25

    1

    电动阀

    DN150

    1

    DN150

    1

    DN250

    1

    压力远传

    2

    2

    2

    泄漏报警仪

    2

    2

    2

    非标产品客户提供流程后配置



    Q=12000~20000Nm³/h以下产品

    技术参数与配量表      燃气调压计量撬装选型表

    燃气调压装置A



    许可证号:TS2710H60-2012

    产品名称

    燃气调压计量撬

    流量

    Q=12000~20000Nm³/h以下

    执行标准

    企标:Q/1RNC1-2008

    型号

    NFRTZ-2.5-20000-0.4

    NFRTZ-1.6-20000-0.4

    技术参数

    P1=2.5MPaP2=0.4MPa

    P1=1.6MPaP2=0.4MPa

    配管

    DN200、出DN300

    DN200、出DN300

    整体镀锌

    热镀

    热镀

    调压器

    国产进口 选配

    国产进口 选配

    流量计

    国产进口 选配

    国产进口 选配

    IC卡控制阀

    选配

    选配

    RTU控制柜

    选配

    选配

    球阀

    DN200

    2

    DN200

    2

    DN300

    3

    DN300

    3

    DN25

    4

    DN25

    4

    过滤器

    DN200

    2

    DN200

    2

    彩锅房

    105M³

    1

    105M³

    1

    安全阀

    DN25

    1

    DN25

    1

    电动阀

    DN200

    1

    DN200

    1

    压力远传

    2

    2

    泄漏报警仪

    2

    2

    非标产品客户提供流程后配置
